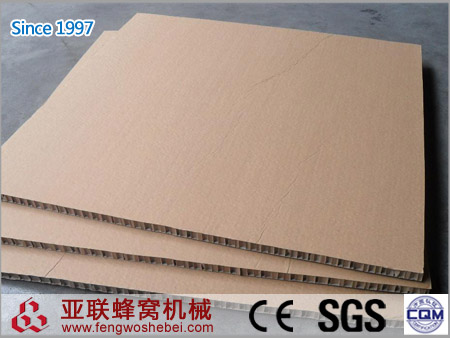

一、蜂窝纸板的结构
蜂窝复合纸板是一种规范的蜂窝夹层结构:由上下两张面纸夹蜂窝纸芯粘合而成.蜂窝夹层结构具有突出的抗压和抗弯曲能力,其最显著的特点是以最少的材料获得最大的受力,即强度/重量比最大,这是蜂窝复合材料受人青睐的根本原因。
二、蜂窝纸板的制造
蜂窝纸板的制造工艺可以被分为五个部分:面纸放卷、蜂窝纸芯拉伸定型、纸芯或面纸涂胶、纸板复合成型和纸板裁切。

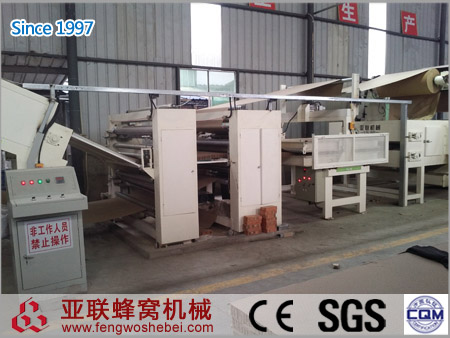

三、本生产线由六个部分组成:上纸单元,蜂窝纸芯拉伸定型单元,蜂窝纸芯涂胶单元,蜂窝纸板复合单元,蜂窝纸板裁切单元和生产线控制单元。

1, 上纸单元
原纸架为蜂窝纸板生产线的起始部分,由两个独立的原纸支架组成,每个支架可以独立移动以方便上纸.原纸支架装有带刹车装置的气涨轴,方便快速更换原纸。
2, 蜂窝纸芯拉伸定型单元
连续未展开的蜂窝芯经拉伸干燥机拉伸、干燥和定型.蜂窝拉伸干燥机的速度可以根据生产线的工作要求连续调整。
3, 蜂窝纸芯涂胶单元
经蜂窝芯拉伸干燥单元定型后的蜂窝芯由一台可以上下分离的双面的涂胶机对蜂窝芯的上下两面精确上胶.纸芯上胶可以减少胶的使用量,并保证蜂窝纸板的粘接强度。　
4,蜂窝纸板复合单元
作为生产线的核心机构,复合单元将上下两层面纸与定型后的蜂窝芯压合成蜂窝纸板.根据生产的需要,本单元可以对纸面和蜂窝芯进行加热处理,以提高复合速度。
5, 蜂窝纸板裁切单元
由于复合成型蜂窝板材的边角不整齐,以及需要对蜂窝板进行纵向分切,成型后的蜂窝纸板可以由纵向裁切机裁边,分切成需要的尺寸;而成型蜂窝纸板的长度由一台横向裁切机根据设定的长度裁断。
6, 生产线控制单元
全自动蜂窝纸板生产线的工作过程由PLC 程序控制器对整个生产过程加以控制,自动化程度高,安全可靠，一般不需要人为干预。
