技术背景:本机通过国外机型改编而来,生产纸角速度快尤其在纸角质量方面有了更进一步的提高。

ZJD-100GA纸护角生产线设备特点:

•采用独立悬挂系统,更换模具方便,操作更直观
•触摸屏与大功率伺服系统人机界面,保证了精度及寿命
•设有批次与数量,无需人工计数
•采用国外压轮特点,纸角定形精准,不会开胶
•二合一涂胶系统,胶量控制更灵活
•自动报警,故障提示,维护更方便

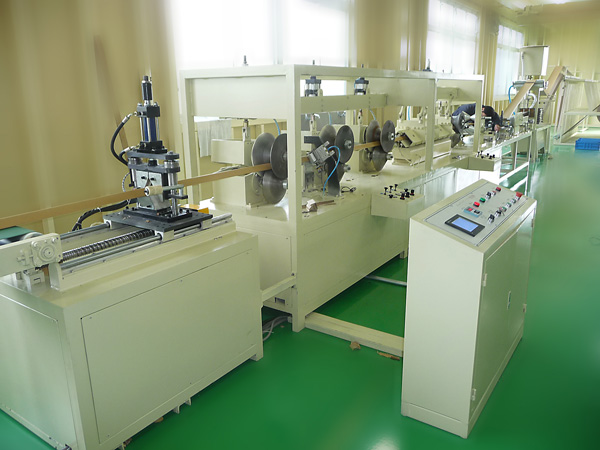

ZJD-100GA纸护角生产线

ZJD-100GA纸护角生产线技术参数:

型号

ZJD-100GA纸护角生产线

L型护角规格(mm)

25-100(等边或者不等边)

厚度(mm)

标准3-6mm,最大为8mm

适用芯纸

360-600gsm沙管纸或瓦楞纸

适用面纸

120-250gsm牛皮纸

上纸纸辊内径

常用3〞(76mm)或可根据客户要求定制

纸张最多层数

13

最高生产速度

50m/min

控制系统

飞剪系统伺服电机,触摸屏(HMI)有自动报警系统,便于操作和调节。有计数系统。

上纸架

90度转弯式纸架,带上纸小推车方便上纸

成型轮

4组箱式悬挂结构,模具更换方便

上胶系统

不锈钢胶盆层叠式上胶系统

胶水供给

隔膜泵自动上胶

切割系统

飞剪切割系统

切刀数量

1把

裁切刀头的控制

PLC控制下的伺服电机

最小切割长度

5cm

切割误差

±1mm

收料台

自动收料台

成型电机数量

3

加热功率

6KW

装机总功率

20KW

空气源

0.2m3, 0.6Mpa

总重量(mt)

5T

尺寸大小(m)

24×1.8×1.9

操作人数

2-3

适用胶水

白乳胶或淀粉胶

印刷功能

可选


ZJD-100GA纸护角生产线可选配置:

纸护角、纸平板两用,更换产品无需对压轮进行任何操作,方便快捷
独特的上纸架,上大卷纸省时省力,女工轻松上纸,有效解决接头多,浪费多操作麻烦
红外线加热功能,生产出来纸角即时打包,纸角硬度挺度好
可增加自动堆料功能,可设定堆料数量。

备注:
标准机型的纸护角产出截面是∧形状;
护角65X65MM以下面纸可全包,如有特殊要求需要另行商议;
标配普通直线上纸架一套,含13层纸;
如果客户要求可选择自动气动式直线上纸架或天车自动上纸架。
