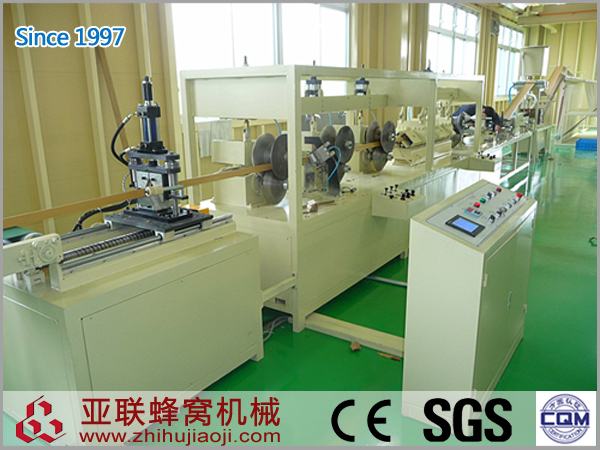

1.ZJD-100A型纸护角生产线是一台性价比极高的纸护角生产设备,并且具备PLC控制器,气动调压装置,能精确调整成型轮的压合位置及压合力度,组合式胶水架能够适应不同客户的需求(单/双面过胶均可),精准切割等特点。

可选择纸护角印字装置,通过气缸自动转换模具,可以生产L型,U型及平板护角,达到一机实现多种功能的目的



2.ZJD-100A型纸护角生产线技术参数

型号 ZJD-100A
L(V)型护角规格尺寸(mm) 25-100(等边或不等边)
纸张最多层数 13层
适用芯纸范围 320-600gsm沙管纸或瓦楞纸
适用面纸范围 120-250gsm牛皮纸
纸护角产出截面 ∧或V、L形状
纸辊内直径 常用3〞(76mm)或可根据客户要求定制
生产速度 0-35m/min
控制系统 PLC和伺服电机+触摸屏幕(HMI)
上纸架 转弯式上纸架或普通直线式
胶水架 单/双面过胶架
上胶方式 通过隔膜泵自动定量上胶
速度控制 调速控制
压力轴类型 气动调压,压力调节范围0.1-0.6MPA
最小切割长度 100mm
切割方法 液压切割、伺服跟踪切断或飞剪系统
切刀数量 1把
切割精度 ±1mm
电机总功率 10KW
总重量 5吨
尺寸(m) 23×0.8×1.6
操作人员 2-3人
护角印字装置 可选


3.ZJD-100A型纸护角生产线特点:
本设备对纸张克重、规格、等级要求范围广泛
多种上胶方式组合,可控式加热系统,上胶均匀,包边平整。
采用八组气缸压力控制同步压轮,确保转速均匀,压力均等,有效的避免了面纸褶皱、破损等现象 。
生产规格可任意设置,变换规格方便快捷
进口伺服系统,国际先进的飞剪技术,可实现高速高效裁切
人机界面操作简单方便,整机只需1-2人
自动报警系统,提示故障部位,确保安全操作。
 设有当班数和累计数,无需人工计数。
无需更模具,只需要改动装置即可生产其他型号产品
气动隔膜胶水泵自动上胶,无需看管

4.ZJD-100A型纸护角生产线备注:
标准机型的纸护角产出截面是∧形状
护角65X65MM以下面纸可全包,如有特殊要求需要另行商议
标配普通直线上纸架一套,含13层纸
如果客户要求可选择自动气动式直线上纸架或天车自动上纸架。
